Los conectores coaxiales de la serie SMA, con su pequeño tamaño y bajo VSWR, han contribuido a la miniaturización de los componentes y conjuntos de microondas. Satisface eficazmente la necesidad de altas prestaciones eléctricas ocupando espacios limitados.
Se fabrican según el estándar CECC 22110 y IEC 169-15.
La impedancia característica es de 50 ohmios. Estos conectores coaxiales se utilizan para cables semi rígidos y aplicaciones de paneles.
La unión entre el cable y el conector se realiza en forma de «soldadura» para cables semirrígidos y en forma de «soldadura y engastar» para cables flexibles.
Para cada configuración, generalmente proponemos 4 soluciones, según la necesidad del cliente:
-
Acero inoxidable chapado en oro (acabado de código en 3XX);
-
Acero inoxidable soldado (acabado de código en 2XX);
-
Latón chapado en oro (código acabado en 0XX);
-
Optalloy latón plateado (código de acabado en 5XX)
Los conectores coaxiales serie SMB, SMC y SMS tienen el mismo diseño. La única diferencia es el conector tipo de conectorización:
-
Snap-on para la serie SMB
-
Rosca para la serie SMC
-
Deslizable para la serie de SMS
En parte se usan mucho para el sistema de comunicación móvil y para la conmutación de video y, en general, para todas las aplicaciones se necesitan dimensiones limitadas. Son adecuados para frecuencias de hasta 6 GHz, con una impedancia característica de 50 ohmios.
Los conectores de la serie SMB y SMC se fabrican, respectivamente, de acuerdo con las normas CECC 22130 e IEC 169-10, y CECC 22140 e IEC 169-9. Acerca de los conectores serie SMS, por el contrario, no existen estándares internacionales.

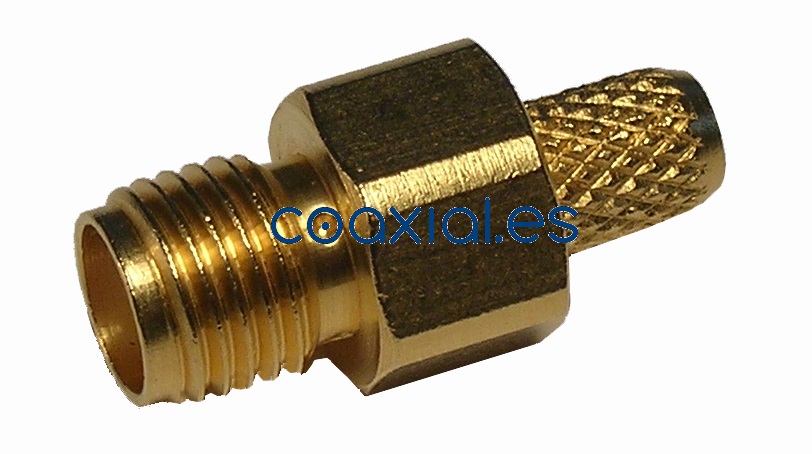

Conector SMA
Hembra Recto Crimpar

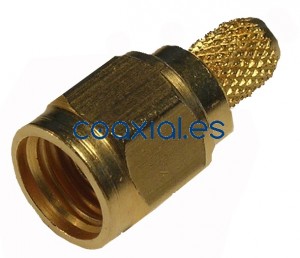

Conector SMA
Macho Recto Crimpar

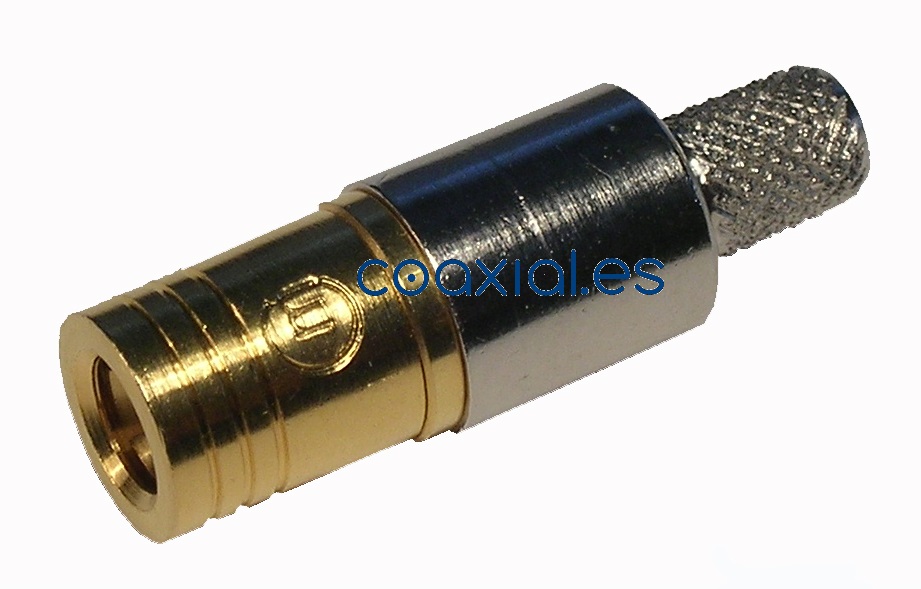

Conector SMB
Hembra Recto Crimpar

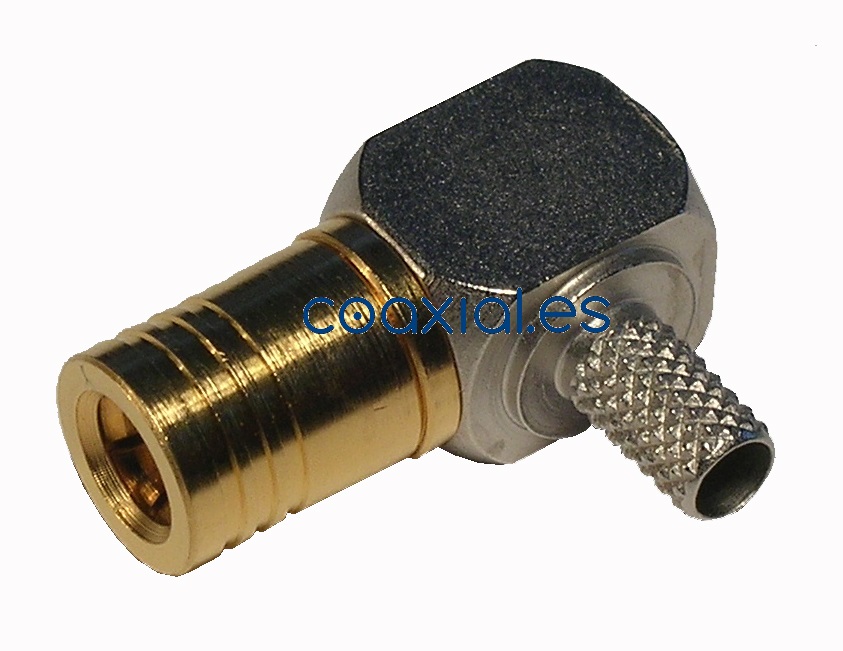

Conector SMB
Hembra Codo Crimpar
